Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K

Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K

Datos del producto:

Lugar de origen: Dongguan, China
Nombre de la marca: Ao littel
Número de modelo: CWF

Pago y Envío Términos:

Cantidad de orden mínima: 1000 pedazos
Precio: USD 0.3 to 8 Per Pieces
Detalles de empaquetado: Bulto
Tiempo de entrega: 2 semanas
Condiciones de pago: T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente: 250,000pcs por semana
Mejor precio Contacto

Información detallada
Tipo de producto: Sensor de temperatura micro de acero inoxidable de la precisión NTC de CWF R25 (Ω): 0.1K~1000KOhm
Applicantion: Aire acondicionado, aires acondicionados del coche, refrigeradores, calentadores de agua, etc. caser estructura: Resina de epoxy, acero inoxidable, cobre, aluminio, plástico, Ring Lug etc.
Elemento de detección: Termistor de NTC NOMBRE: sensor de temperatura del ntc
Alta luz:

sensor de temperatura del termistor del ntc 10k

,

Sensor de temperatura micro del termistor del ntc 10k

,

sensor de temperatura de acero inoxidable 10KOhm

Descripción de producto

Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K



Sensor de temperatura micro de acero inoxidable modificado para requisitos particulares de la precisión NTC de CWF 10KOhm el 1% para los aparatos electrodomésticos





Exhibición popular de los productos

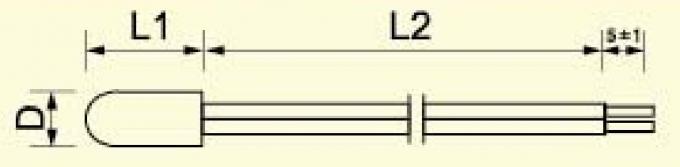

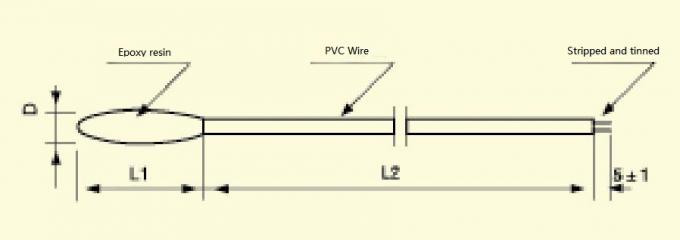

a.CWF1 embaló con la resina de epoxy



Dimensión (milímetros) Código S1 S2 S3 S4 Función Uso principal
CQC certificó el sensor de temperatura de encargo de la precisión impermeable NTC de CWF 10KOHM 3950 para la HVAC y la refrigeración Dmax 4 5 6 7 Contant a prueba de humedad, de poca monta, rápido responden

Hogar

aire-onditioner,

refrigere.
L1max 16 16 16 16
Cable 28# 26# 24# 22#
L2 Para ser aconsejado

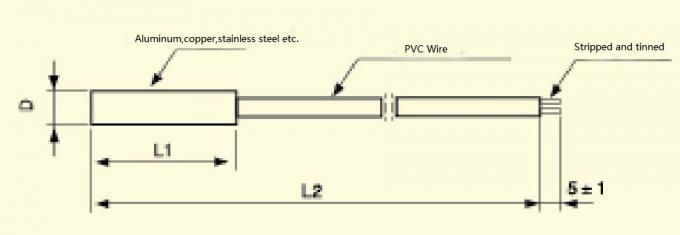

b.CWF2 embaló con el etc. de acero de aluminio, de cobre, inoxidable.



Dimensión (milímetros) Código S1 S2 S3 S4 S5 S6 S7 Función Uso
CQC certificó el sensor de temperatura de encargo de la precisión impermeable NTC de CWF 10KOHM 3950 para la HVAC y la refrigeración Dmax 4 5 5 5 6 6 6

Coeficiente a prueba de humedad, grande,

estabilidad excelente

Casa

sostenga el acondicionador de aire refrigeran el calentador
L1max 20 20 25 30 20 25 30
L2 Según el requisito de cliente

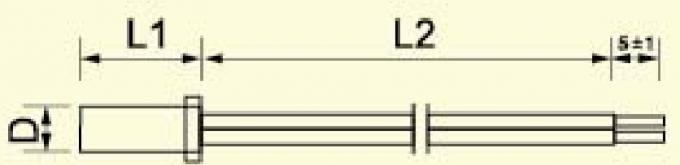

c.CWF3 embaló con el plástico



Dimensión (milímetros) Código S1 S2 S3 S4 Función Uso
CQC certificó el sensor de temperatura de encargo de la precisión impermeable NTC de CWF 10KOHM 3950 para la HVAC y la refrigeración D 3,5 4 5 6

A prueba de humedad,

La coherencia excelente, voltaje soporta

Control de casa,

aire-onditioner,

refrigere.
L1 15 15 15 20
L2 Para ser aconsejado por el cliente
CQC certificó el sensor de temperatura de encargo de la precisión impermeable NTC de CWF 10KOHM 3950 para la HVAC y la refrigeración D 4 8 8
L1 10 35 50
L2 Para ser aconsejado por el cliente

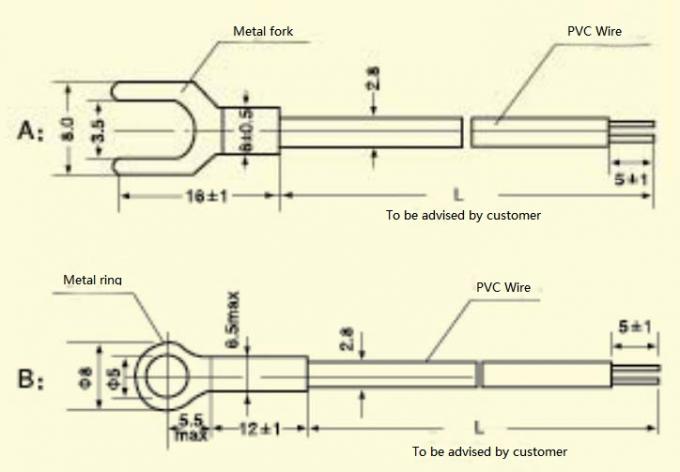

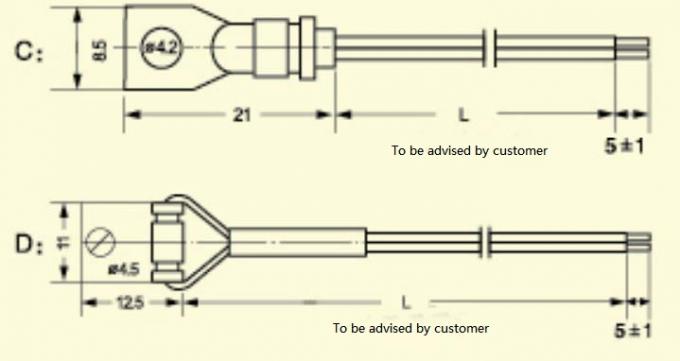

d CWF4 fijó la chapa añadida



Dimensión (milímetros) Función Uso



CQC certificó el sensor de temperatura de encargo de la precisión impermeable NTC de CWF 10KOHM 3950 para la HVAC y la refrigeración

CQC certificó el sensor de temperatura de encargo de la precisión impermeable NTC de CWF 10KOHM 3950 para la HVAC y la refrigeración

Puede ser reunión

con diverso soporte

requisito porque

de la dimensión de la agilidad

Fan

control,

industria

metro

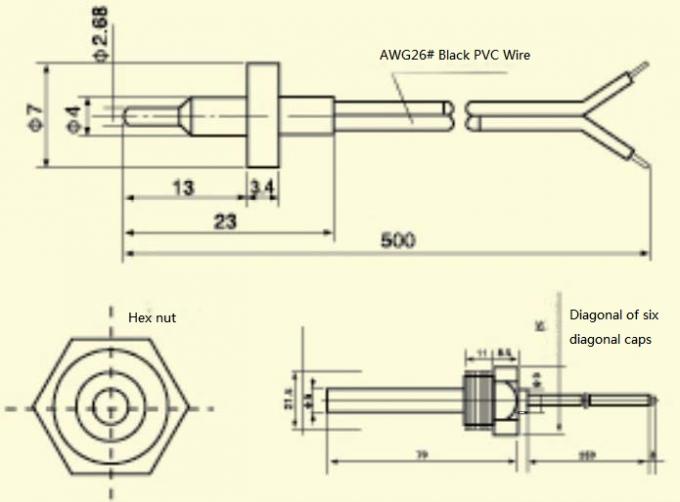

forma llena especial de e CWF5



Dimensión (milímetros) Función Uso
CQC certificó el sensor de temperatura de encargo de la precisión impermeable NTC de CWF 10KOHM 3950 para la HVAC y la refrigeración Constante de poca monta, rápidamente responder, estabilidad.

Aplicado adentro

ambiente de alta temperatura, calentador,

horno del café, etc.





Parámetros principales de la tecnología



Número de parte Resistencia clasificada R25 Valor de B (25/50)

Dissipattion Coeffient.



 Constante de tiempo termal Temperatura de funcionamiento
Gama KOhm Tolerancia % (k) Tolerancia % Mw/℃ sec ℃
CWF□□3100□ 0.1~20

±1

±2

±3

±5

 3100 ±1 ≥2.2 ≤70 -55~+125
CWF□□3270□ 0.2~20 3270
CWF□□3380□ 0.5~50 3380
CWF□□3470□ 0.5~50 3470
CWF□□3600□ 1~100 3600
CWF□□3950□ 5~100 3950
CWF□□4000□ 5~100 4000
CWF□□4050□ 5~200 4050
CWF□□4150□ 10~250 4150
CWF□□4300□ 20~1000 4300
CWF□□4500□ 20~1000 4500





Descripción



Los montajes de la punta de prueba del termistor son sensores de temperatura micro que consisten en los elementos altamente exactos y confiables del termistor procesados conjuntamente con otros componentes. Estos sensores son montajes de encargo ofrecidos en los diversos factores de forma, abastecidos a los usos y a las necesidades de nuestros clientes.



____________________________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhmDownload______



NTC Thermsitor dentro del sensor de temperatura micro son resistores termosensibles del coeficiente de temperatura negativo de resistencia – la resistencia disminuye exponencial con aumento de la temperatura. Los gracias a su alta sensibilidad, los termistores de NTC son ampliamente utilizados como los sensores de temperatura, compensador de la temperatura, y limitador actual de la avalancha.

El sensor de temperatura micro está revestido de epoxy y se diseña para los fines generales de la detección, de la medida, o del control de la temperatura en los usos. Puede ser integrado con los alambres del silicón o el acero estañado del cobre-cladded lleva para cumplir diversos requisitos del interfaz eléctrico.



El elemento de detección (microprocesador del termistor de NTC) de esta serie se establece en el extremo el lacre de epoxy. El lacre de epoxy se puede alcanzar en un diámetro bajo por no sólo tiempo de respuesta rápido pero también el uso en espacio limitado. Además, los termistores modificados para requisitos particulares de NTC pueden estar disponibles a petición, e.g., resistencia modificada para requisitos particulares, constante de B, o longitud de los alambres o de las ventajas.




¿Cómo conseguir oferta rápidamente con bastante especificación?



1. Gama de temperaturas de funcionamiento: ¿?

2. Ambiente de uso: ¿?

3. Material y dimensión de la vivienda: ¿?

4. Especificación del elemento de detección: ¿? NTC/DS18B20/RTD etc.

(Por ejemplo: Si el elemento de detección es termistor de NTC, después la resistencia en 25degree es 10KOHM, tolerancia de la resistencia es el ±1%; El valor beta es 3950, tolerancia beta es el ±1%)

indicador 5.Cable y longitud

6. ¿Cómo tratar de la cola del cable? ¿Pelado solamente y estañado? ¿Conector de la fijación o pelado y estañado? Si el conector de la fijación, pls nos dejó conocer el número de parte del conector y recomendaremos el conveniente.

7. ¿Requisitos especiales? Por ejemplo; Tolerancia para el punto sevaral etc. de la temperatura.

8. Cantidad estimada requerida



P.S.: Si usted puede proporcionarnos la ficha técnica/dibujando o MPN famoso, después usted no tiene ninguna necesidad proporciona sobre la información





Características



Alta precisión

Puede estar en diversa vivienda tal como estirón de acero, de aluminio, plástico, del anillo inoxidable etc.

Modelo del cable: principalmente la UL valoró por ejemplo 105C, PVC 125C, el silicón 150C, el cable trenzado inoxidable 180C, 200C PTFE, 300C, el etc.

Uniformidad/estabilidad/confiabilidad excelentes para la producción en masa

Uso principal: aparatos electrodomésticos, BARBACOA, médica, Automoble







Uso



Medida de la temperatura y control de la aire-condición del hogar y del automóvil, refrigerante, de la nevera, calentador de agua, bebiendo a través, radiador, lavaplatos, disinfector, lavadora, secadora, medio-o - caja de sequía a baja temperatura y caja de la temperatura constante.





Ejemplos de uso



Ejemplo de uso del termistor de NTC y del sensor de temperatura #1:
Medida de la temperatura para los aparatos médicos

Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 8



Ejemplo de uso del termistor de NTC y del sensor de temperatura #2:
Medida de la temperatura para los aparatos médicos

Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 9



Ejemplo de uso del termistor de NTC y del sensor de temperatura #3:
Medida de la temperatura para los aparatos médicos



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 10



Ejemplo de uso del termistor de NTC y del sensor de temperatura #4:

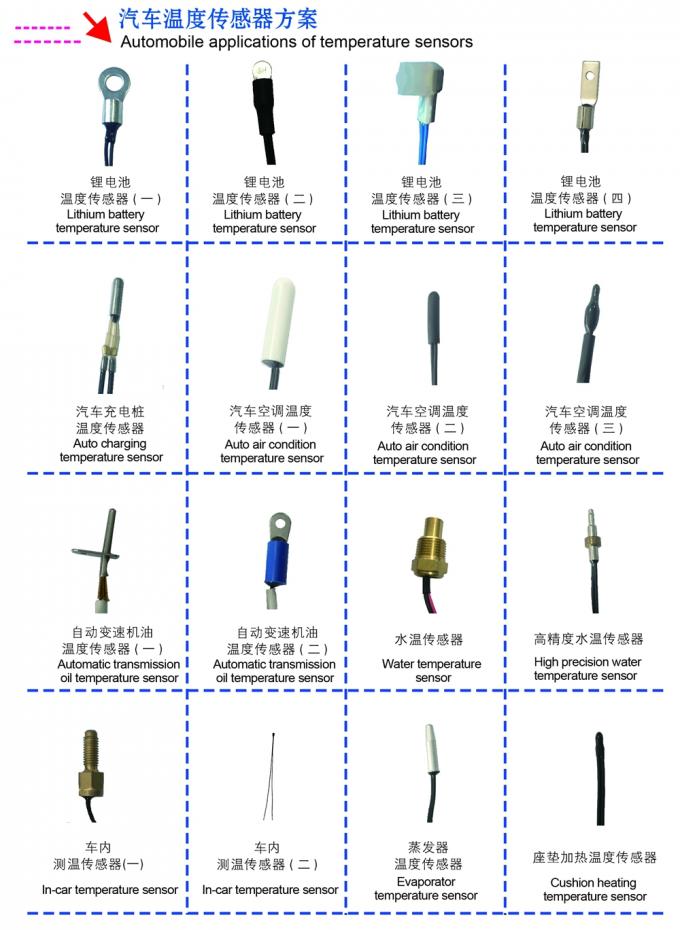

Medida de la temperatura para los usos automotrices



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 11



Ejemplo de uso del termistor de NTC y del sensor de temperatura #5:
Medida de la temperatura para los usos de la ofimática (máquina de la copia, impresora, máquina de fax)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 12



Ejemplo de uso del termistor de NTC y del sensor de temperatura #6:
Medida de la temperatura para la electrónica casera (aire acondicionado)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 13



Ejemplo de uso del termistor de NTC y del sensor de temperatura #7:
Medida de la temperatura para la electrónica casera (refrigerador)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 14



Ejemplo de uso del termistor de NTC y del sensor de temperatura #8:
Medida de la temperatura para la electrónica casera (horno de microondas)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 15



Ejemplo de uso del termistor de NTC y del sensor de temperatura #9:
Medida de la temperatura para la electrónica casera (alarma de incendio)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 16



Ejemplo de uso del termistor de NTC y del sensor de temperatura #10:
Medida de la temperatura para la electrónica casera (CCTV)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 17



Ejemplo de uso del termistor de NTC y del sensor de temperatura #11:
Medida de la temperatura para la electrónica casera (estufa de gas)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 18



Ejemplo de uso del termistor de NTC y del sensor de temperatura #12:
Medida de la temperatura para la electrónica casera (termo)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 19



Ejemplo de uso del termistor de NTC y del sensor de temperatura #13:
Medida de la temperatura para la electrónica casera (retrete de la comodidad)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 20



Ejemplo de uso del termistor de NTC y del sensor de temperatura #14:
Medida de la temperatura para la electrónica casera (cámara)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 21



Ejemplo de uso del termistor de NTC y del sensor de temperatura #15:
Medida de la temperatura para la electrónica casera (tableta y ordenador portátil)



Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 22

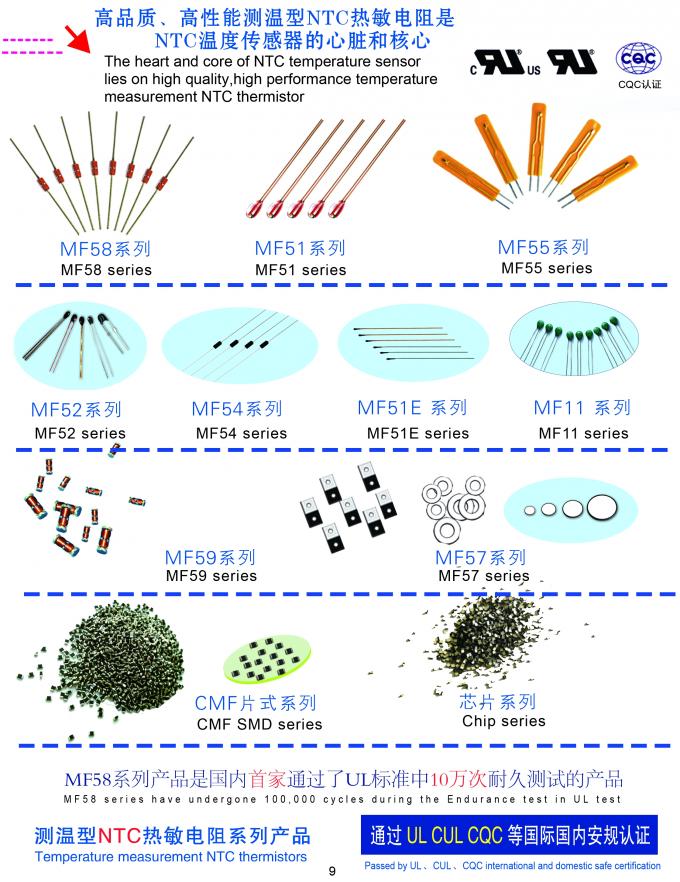

La detección del termistor del elemento-NTC utilizó



Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio





Taller del termistor del rendimiento de alta calidad y alto NTC



Tenemos la tecnología única de base del proceso y del líder con los derechos de propiedad intelectual propietarios del equipo de cerámica del polvo, hechos de microprocesadores, alta producción de lote automática del rendimiento NTC.
Tenemos más de 12 series de la cadena de producción automática de los termistores del alto rendimiento NTC, productos tienen las ventajas de la producción grande, coherencia de alta calidad, buena, alta confiabilidad, además pueden ser hechas de muchas clases de sensores de temperatura de NTC, también pueden ser suministradas a otras fábricas de sensores de NTC, y ser exportadas en grandes cantidades a de ultramar.



Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

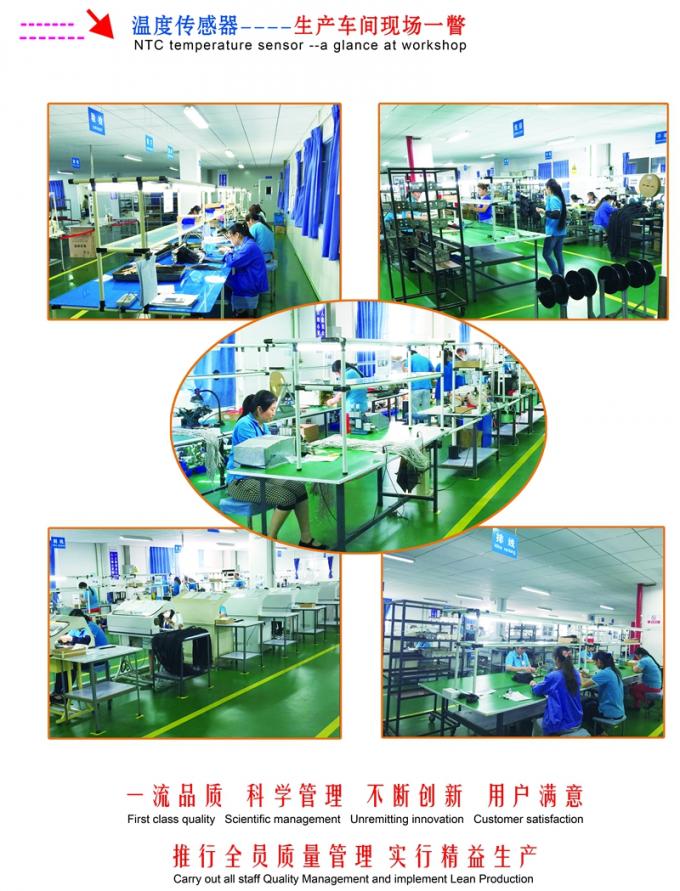

Sensor de temperatura de NTC -- un vistazo en el taller



Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio



Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio





Prueba de confiabilidad



Artículo de la prueba Estándar de la prueba Método de prueba Requisitos de funcionamiento
Resistencia del poder cero IEC 60539-1 Sumerja las muestras en el baño en 25℃±0.005℃, resistencia constante de la temperatura constante de la prueba

Tol el ±1% de la resistencia


Valor de B IEC60539-1 Sumerja las muestras en el baño de la temperatura constante en 25℃, 50℃ (o 85℃), la resistencia constante de la prueba, y calcule el valor de B

Tol el ±1% de la resistencia


Caída libre

IEC60068-2-32



 Altura de la caída: el 1.5±0.1m, superficial: Cemento, 1 vez

Ningún daño obvio, R25△ el R/R≤±1%


Aislamiento

IEC60539-1



 presión 500V sobre resistencia de aislamiento de la prueba de la cáscara del aislamiento

>500MOhm


Soporte el voltaje IEC60539-1

Soporte el voltaje: 1500V/AC, salida actual: duración 2mA: 60sec



Ningún daño obvio


Tensión IEC60068-2-21

Tire de la velocidad uniforme en el extremo, F>4.0KG (pedidos por el cliente)



Ningún daño obvio, R25△ el R/R≤±1%


Vibración Q/HBm 108-94 Frecuencia de la prueba: 10~500Hz, oscilación: aceleración de 1.2m m: 30m/s2 dirección X, Y, tiempo de Z: 8Hour/direction

Ningún daño obvio, R25△ el R/R≤±1%


Humedad y calor constantes IEC60068-2-78 Temporeros: Humedad 40±2℃: Tiempo 92-95%RH: ± 1000 24 horas

Ningún daño obvio, R25△ el R/R≤±1%


Constante de tiempo termal EC60539-1 Sumerja en el agua 25℃, después de equilibrio termal, sumerja en 85℃, resistencia llega 63,2%, calcula tiempo total

<10 sec="">


Almacenamiento de alta temperatura IEC60068-2-2 Temporeros: Tiempo 125℃±5℃: ± 1000 24 horas Ningún daño obvio, R25△ el R/R≤±1%
Choque frío y termal IEC60068-2-14

T1 de -40℃~+125℃: duración de ciclo 30min: 1000



Ningún daño obvio, R25△ el R/R≤±1%


Experimento del golpe IEC60068-2-77

Aceleración: duración del pulso 250m/s2: tiempos del golpe 6ms: Tiempo 1000 de recuperación: 2 horas



Ningún daño obvio, R25△ el R/R≤±1%


Almacenamiento de la baja temperatura IEC60068-2-1

Temporeros: Tiempo 40±2℃: ± 1000 24 horas



Ningún daño obvio, R25△ el R/R≤±1%


Espray de sal IEC60068-2-11 Temporeros: Hora de la colección 35±2℃: tiempo 1.0mL~2.0mL: determine por como demanda real

Ningún daño obvio, R25△ el R/R≤±1%







Introducción de equipos de la prueba y de la inspección



Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio





Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Alta - bajo - cámara del choque termal

Función: el producto de la prueba soporta la alta - bajo - cámara del choque termal

Nombre: Cámara de la temperatura constante y de la humedad

Función: estado del almacenamiento de los productos de la prueba bajo humedad y calor constantes

Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio



Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio



Nombre: Equipo de prueba de la vibración

Función: pruebe el efecto sobre producto durante el transporte generado por frecuencia y amplitud de la vibración

Nombre: Máquina de la prueba de espray de sal

Función: Resistencia del producto de la prueba a la oxidación, corrosión
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Analizador del tamaño de partícula del laser

Función: Analice el material del tamaño de partícula del laser

Nombre: Vacum y horno seco de alta temperatura

Función: prueba de envejecimiento da alta temperatura
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Analizador de espectro

Función: analice el contenido dañino de la sustancia de productos

Nombre: Indicador de grueso electrolítico

Función: Utilizado para probar grueso de capa de la materia prima
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Instrumento constante del baño del aceite de los temporeros

Función: temperatura ambiente de la prueba en la resistencia constante del punto (tolerancia ±0.002℃)

Nombre: Fregadero de la prueba de la precisión de la baja temperatura

Función: Temperatura de la prueba en la resistencia constante del punto durante -70℃~0℃ (tolerancia ±0.01℃)
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Voltaje constante de DC y fuente de alimentación actual constante (de gran intensidad)

Función: Curva de la prueba U-I

Nombre: Clasificador del termistor de la alta precisión

Función: Resistencia de la prueba del termistor
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Disipación e instrumento de prueba termal del constante de tiempo

Función: Disipación de la prueba y constante de tiempo termal

Nombre: Probador del impacto de NTC

Función: Capacitancia del impulso de la prueba que los productos pueden aguantar
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Soporte el instrumento de la prueba del voltaje

Función: El aislamiento de la prueba soporta voltaje

Nombre: Fuente de alimentación del voltaje constante de DC

Función: Consumo de energía clasificada de la prueba



Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Proyector

Función: De la prueba aspecto hacia fuera y estructura interna

Nombre: Instrumento de la tarifa del alargamiento

Función: Índice del alargamiento de la prueba de ventajas
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Máquina de la prueba de envejecimiento de la sobrecarga

Función: Prueba de envejecimiento de la electricidad de los productos de la medida de los temporeros

Nombre: Tabla química del experimento

Función: Mezcla química
Sensor de temperatura de Ring Lug Thread NTC del módulo del control de la temperatura de la batería de litio

Nombre: Etapa de envejecimiento

Función: Confiabilidad de envejecimiento de la prueba del producto

Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K 53

etiqueta:

sensor de temperatura mordido micro

sensor de temperatura del microchip

sensor de temperatura del termistor del ntc 10k

Quiere saber más detalles sobre este producto
No input file specified. Sensor de temperatura del termistor de los aparatos electrodomésticos NTC 10K ¿podría enviarme más detalles como tipo, tamaño, cantidad, material, etc.?
¡Gracias!
Esperando su respuesta.
