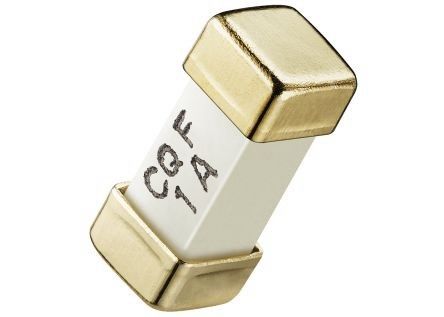

Fusible superficial de cerámica cuadrado temporario rápido 1A 65V 125V del soporte del fusible de cartucho de la velocidad F 6.1x2.6x2.6m m del SEF 2410
Datos del producto:
| Certificación: | PSE UL CUL CSA |
| Número de modelo: | SEF 001 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000pcs |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | 1000 fusibles en carrete de 7 pulgadas de diámetro. cinta ancha de 12m m, por el estándar 481 del E |
| Tiempo de entrega: | 2 semanas |
| Condiciones de pago: | T/T, Paypal |
| Capacidad de la fuente: | 2KKPCS por mes |
|
Información detallada |
|||
| NOMBRE: | Fusible de cartucho | Tamaño: | 6.1x2.6x2.6m m |
|---|---|---|---|
| Gama actual: | 65mA-15A | Grado del voltaje: | 65V/125V |
| Cuerpo: | de cerámica | Casquillo de extremo: | La plata plateó los casquillos de cobre amarillo |
| Resaltar: | fusible restaurable del soporte superficial,fusible termal del soporte superficial |
||
Descripción de producto
Fusible superficial de cerámica cuadrado temporario rápido 1A 65V 125V del soporte del fusible de cartucho de la velocidad F 6.1x2.6x2.6m m del SEF 2410
Características
Un diseño de cerámica exacto del tubo del hueco
Pequeño volumen, grado actual de 62mA a 15A. Grado 125Vac/dc del voltaje.
Capacidad que soporta actual de la avalancha excelente
Excelente soporte la capacidad para el choque la termal y del mecánico
La alta confiabilidad y el solderability estable, 2 casquillos terminales pueden oro o plata que platea bien escogido.
Requisito de RoHS de la reunión
Gama de temperaturas de funcionamiento: -55 C a +125 C
Nuestro SISTEMA, productos de la serie del SEF, porque los materiales usados en estos fusibles incluyen
el tipo de fusión elevada soldadura y esta soldadura de la temperatura contiene más el de 85%
la ventaja (Pb), así que estos productos pueden ajustarse a exime de los requisitos del directorio de RoHS (2002/95/EC)
Uso
• Teléfonos celulares
• Baterías
• Cámaras digitales
• Reproductores de DVD
• Unidades de disco duro
Aprobación
PSE 1A~15A
Productos certificados para los E.E.U.U. y Canadá 62mA~5A
Componente reconocido para Canadá y los E.E.U.U. 6A~15A
CSA enumeró 62mA~10A
Dimensión (milímetros)
Material: Tubo (cuerpo): Fusible de cerámica no transparante del tubo. No se permite ninguna fractura o deformación.
Dos casquillos de extremo de cobre amarillo: Hecho de latón de la buena conductividad. (Galjanoplastia de plata)
Aleación de plata: Elemento del fusible.
Característica eléctrica
| Corriente clasificada | 1 adentro | 2 adentro |
| MINUTO | Max | |
| 62mA~10A | 4 horas | sec 5 |
| 12A~15A | 4 horas | sec 60 |
Número de parte
| Tipo de producto | (a) |
(v) |
resistencia fría |
máximo caída de voltaje |
Yo valor del ² T | Fractura de capacidad | Peso (solo producto) |
| SEF .062 | 62 mA | 125V | 11,275 | 1000 | 0,000961 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .080 | 80 mA | 125V | 9,955 | 900 | 0,001 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .100 | 100 mA | 125V | 9,513 | 900 | 0,0015 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .125 | 125 mA | 125V | 5,8395 | 800 | 0,00312 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .200 | 200 mA | 125V | 2,0195 | 600 | 0,008 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .250 | 250 mA | 125V | 1,105 | 500 | 0,00938 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .300 | 300 mA | 125V | 0,8554 | 450 | 0,018 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .375 | 375 mA | 125V | 0,7819 | 400 | 0,0211 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .400 | 400 mA | 125V | 0,52 | 350 | 0,032 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .500 | 500 mA | 125V | 0,4895 | 300 | 0,0375 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .700 | 700 mA | 125V | 0,2814 | 280 | 0,1205 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF .750 | 750 mA | 125V | 0,2425 | 270 | 0,1531 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 001 | 1 A | 125V | 0,1407 | 250 | 0,385 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 002 | 2 A | 125V | 0,0594 | 200 | 0,894 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 003 | 3 A | 125V | 0,0333 | 160 | 1,475 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 004 | 4 A | 125V | 0,0209 | 150 | 3,882 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 005 | 5 A | 125V | 0,0179 | 130 | 5,48 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 006 | 6 A | 125V | 0,0117 | 120 | 8,52 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 007 | 7 A | 125V | 0,0104 | 120 | 9,931 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 008 | 8 A | 125V | 0,0095 | 110 | 18,82 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 010 | 10 A | 125V | 0,0067 | 90 | 22,5 | 35A en la CA 125V 50A en 125V DC 300A en 32V DC |
0,1243 |
| SEF 012 | 12 A | 65V | 0,0042 | 80 | 43,2 | 50A en 65V AC/DC 300A en 24V DC |
0,1243 |
| SEF 015 | 15 A | 65V | 0,0029 | 70 | 112,5 | 50 amperios en 65V AC/DC 300 amperios en 24V DC |
0,1243 |
| SEF 1,50 | 1,5 A | 125V | 0,113 | 220 | 0,725 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 2,50 | 2,5 A | 125V | 0,0384 | 180 | 1,182 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
| SEF 3,50 | 3,5 A | 125V | 0,0268 | 150 | 2,055 | 50A en 125V AC/DC 300A en 32V DC |
0,1243 |
Detalles rápidos
| Cualidad | Valor |
|---|---|
| Grado actual | 1 A |
| Grado del voltaje | 125 V |
| Velocidad del fusible | F |
| Tamaño del fusible | 6,1 x 2,6 x 2.6m m |
| Largura total | 6.1m m |
| Material del cuerpo | De cerámica |
| Alta capacidad de la ruptura | Sí |
|
Fractura de capacidad en Grado máximo del voltaje |
35 A @ CA de 125 V, 50 A @ 125 V ac/dc, 300 A @ C.C. de 32 V |
|
Max Operating Temperatura |
+125°C |
| Resistencia | 0.1407Ω |
| Serie | SEF |
|
Min Operating Temperatura |
-55°C |
| Material |
Cuerpo: De cerámica Terminaciones: La plata plateó los casquillos de cobre amarillo |
| Empaquetado |
1000 fusibles en carrete de 7 pulgadas de diámetro. cinta ancha de 12m m, por el estándar 481 del EIA |
Grado de interrupción
62mA~8A: 50 amperios en 125V AC/DC 300 amperios en 32V DC
10A: 35 amperios en la CA 125V 50 amperios en 125V AC/DC 300 amperios en 32V DC
12A~15A: 50 amperios en 65V AC/DC 200 amperios en 86V AC/DC 300 amperios en 24V DC
Especificación ambiental
Temperatura de funcionamiento -55°C a +125°C
Vibración MIL-STD-202G, método 201 (herzios 10-55, 0,06 pulgadas, excursión total)
La sal rocía MIL-STD-202G, método 101, condición de prueba B (48Hours)
Resistencia de aislamiento MIL-STD-202G, método 302, condición de prueba A
Resistencia para soldar el calor MIL-STD-202G, método 210, condición de prueba B (10sec, en 260°C)
Choque termal: MIL-STD-202G, método 107, condición de prueba B (- 65°C a +125°C)
